 ஐ Рукава напорные с текстильным каркасом ГОСТ 18698-79

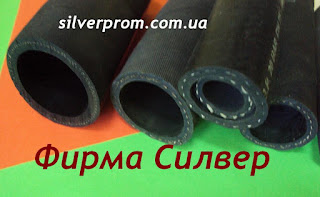

Рукава напорные резиновые с текстильным каркасом применяются в качестве гибких трубопроводов для подачи под давлением жидкостей, насыщенного пара, газов и сыпучих материалов.

Класс: Б (I); В (II); ВГ (III); Г (IV); П (VII); Ш (VIII); Пар-2 (X), Пар-1(Х).
Рабочая среда:
Б(I) – бензины, керосины, минеральные масла на нефтяной основе.
В(II) – вода техническая (без присадок), растворы неорганических кислот и щелочей концентрацией до 20% (кроме растворов азотной кислоты)
ВГ(III) – горячая вода
Г(IV) – воздух, углекислый газ, азот и другие инертные газы
П(VII) – пищевые вещества (спирт, вино, пиво, молоко, слабокислые растворы органических и других веществ, питьевая вода)
Ш(VIII) – абразивные материалы (песок от пескоструйных аппаратов), слабощелочные и слабокислые растворы для штукатурных и малярных работ
Пар-2(X) – насыщенный пар
Пар-1(Х) – насыщенный пар.
Температура работоспособности рукавов в районах:
Рукава классов Б(I); В(II); Ш(VIII); П(VII) – имеют 3-х кратный запас прочности.
Рукава классов ВГ(III); Г(IV); Пар-2 (Х); Пар-1(Х) – имеют 5-ти кратный запас прочности
Пример условного обозначения:
Рукав Б (I) – 10 – 50 – 64 У, (Т, У, ХЛ) ГОСТ 18398-79, где:
Б(I) – класс (рабочая среда – бензины, керосины, минеральные масла на нефтяной основе);
10 – рабочее давление (кгс/см2);
50 – внутренний диаметр (мм);
64 – наружный диаметр (мм);
У – климатическое исполнение (Т – тропики, У – умеренный климат, ХЛ – холодный климат).
Б(I) – бензины, керосины, минеральные масла на нефтяной основе.
